TDM 2D-Editor
TDM Global Line Editor per Grafiche 2D
TDM Editor per Grafiche 2D è una soluzione grafica compatta per il tuo TDM. Facilita la creazione facile e veloce di grafiche DXF e la loro modifica, ad esempio per correggere grafiche fornite dai costruttori di utensili. Essendo un modulo addizionale completamente integrato, l'Editor consente un flusso di lavoro efficiente nel familiare ambiente TDM. Non sarà più necessario passare a un sistema CAD esterno. Questa soluzione economica ed affidabile soddisfa molte delle necessità di modifica che si possono riscontrare nel normale flusso di produzione.

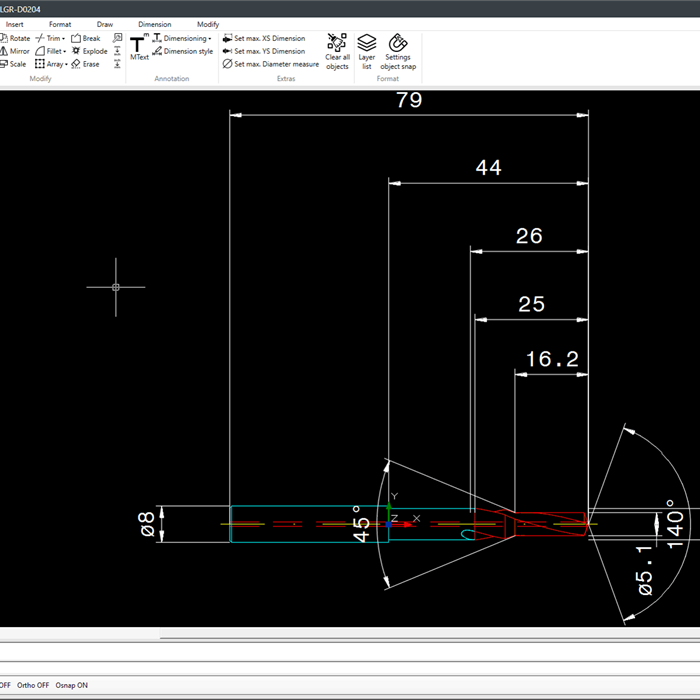

Panoramica delle funzionalità di TDM Global Line Editor per Grafiche 2D
Grazie a queste funzionalità avanzate potrai creare rapidamente grafiche 2D:
- Il software rende possibile l'impostazione precisa dello zero per un corretto posizionamento nell'assemblaggio.
- Funzioni specifiche per TDM: Impostazione XS massimo., YS massimo, diametro massimo, svariate modalità di visualizzazione (utensile assemblato, componente), visualizzazione diretta e veloce, impostazione e modifica di layer BMG specifici, conversione unità di misura (metriche/imperiali)
- Funziona per la modifica di profili utensile (a partire da TDM 2018, richiede il modulo TDM Tool Contour Generator), con funzionalità tra cui generazione e chiusura automatiche dei contorni.
- L'Editor può gestire elementi non grafici, come blocchi.
- Configurazione flessibile di colore, spessore, tipo delle linee, ecc.
- Svariate funzioni di disegno, tra cui linea, poli-linea, quota dimensionale, cerchio, ombreggiatura, testo.
- Ulteriori funzionalità includono: gestione delle proprietà degli oggetti, funzioni di snap, specchiatura, raggruppamento, divisione, allungamento, ecc.
